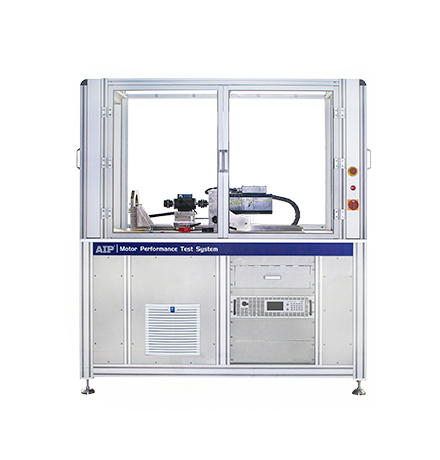

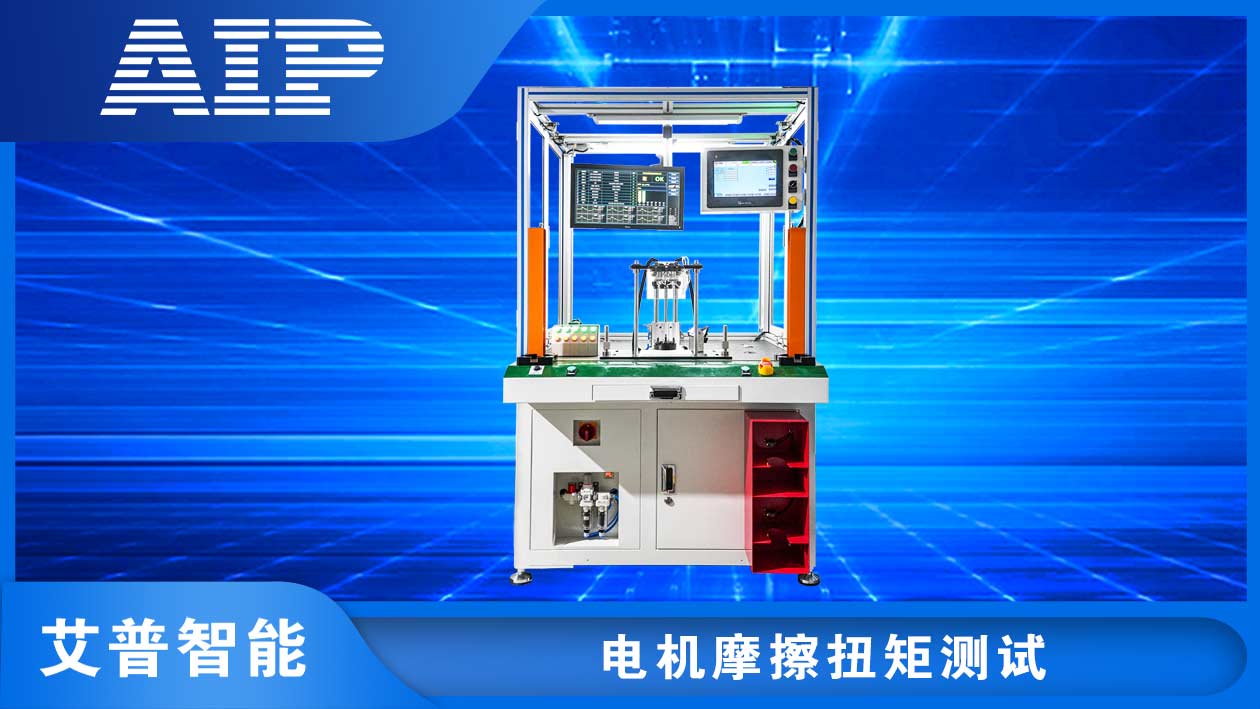

電機摩擦扭矩測試系統

一、功能特點

1、高精度測試：采用高精度小量程轉矩傳感器，確保摩擦扭矩的實際高精度測量。

2、數據量化：電機性能測試數據量化，設置上下限實現簡單測試；

3、波形顯示：可分離出摩擦轉矩，并以合成波形曲線顯示，直觀、清晰、簡便；

4、集成設計：滿足同時和分時的測量功能，單機及柜體多種設備結構可選，一體化架構設計可一次夾裝完成所有設定項目；

5、測試全面：兼容大功率電機摩擦轉矩測試項目，適配伺服電機等多種大功率電機，一機多用，降低設備購買成本；

6、快速夾裝：夾裝方式高效便捷，適用電機生產線人員操作，減少無用操作步驟，滿足產線生產節拍；

7、維護方便：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換

8、使用便捷：測試系統配置專業測試軟件，Windows操作系統，內置幫助文檔，標配高性能觸摸屏和數字鍵盤；

9、接口豐富：儀表自帶USB、LAN（可轉換為RS232、RS485等）接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

二、電機摩擦轉矩測試方法

電機摩擦轉矩測試系統是一種定制高精度、高效率的測試工具，可用于準確測量電機在運行時由于摩擦而產生的轉矩。

1、確保待測電機處于適當的測試條件，電機摩擦測試系統擁有開機自檢功能，確保系統工裝及軟件能夠正常運行；

2、確定測試項目及電機參數。在測試軟件中，明確定義測試條件和需要測量的參數。對于摩擦轉矩測試，目標是評估電機在運行時由于摩擦引起的轉矩大小。測試條件可能包括不同的負載水平、工作溫度和電壓。確定需要測量的參數，例如力臂長度、施加的電流或轉矩傳感器的位置。

3、在測試前，對電機進行準備工作。確保電機處于正常工作狀態，檢查軸承潤滑情況，檢查機械零件是否完好。根據測試計劃的要求，可能需要對電機進行預熱或冷卻，以模擬實際工作條件。

4、啟動電機摩擦轉矩測試系統，通過系統的自動化控制功能，可以對測試條件進行調整和控制。

5、完成測試后，測試系統可以生成詳細的測試報告，包括摩擦轉矩的數值、測試條件、測試曲線等。這些報告對于評估電機性能、發現潛在問題以及優化電機設計都具有重要的參考價值。

AIP艾普電機摩擦轉矩測試系統通過硬件工裝和軟件功能對電機進行摩擦扭矩測試，可以提高測試結果的準確性和效率，為電機的性能評估提供全面可靠的數據支持。

三、電機摩擦扭矩是什么？

電機摩擦扭矩是指在電機運轉過程中，由于機械零部件之間的摩擦而產生的扭矩。這種摩擦扭矩是電機在轉動時所必須克服的阻力，它會導致電機整體的轉矩增加，從而影響電機的性能和效率。

摩擦扭矩的主要來源包括軸承、齒輪、密封件等機械部件之間的摩擦。這些機械部件在電機運轉時會受到力的作用，產生相對運動，因而會有摩擦現象。由于摩擦的存在，電機需要消耗額外的能量來克服這種摩擦扭矩，這會導致電機效率的降低。

四、電機摩擦轉矩過大的原因

電機摩擦轉矩過大可能是由多種原因引起的，這些原因涉及到電機本身的設計、制造和運行過程中的一些因素。以下是可能導致電機摩擦轉矩過大的一些常見原因：

1、摩擦表面不良： 電機中的機械零部件，如軸承、齒輪和密封件等，如果表面粗糙度過大、潤滑不足或者存在異物，都會導致摩擦增大，從而使得摩擦轉矩升高。

2、潤滑不良： 不適當的潤滑可能導致摩擦增大，例如潤滑油的污染、陳舊或者使用不當都可能導致電機摩擦轉矩過大。

3、軸承故障： 電機中的軸承如果受損或者磨損，會導致摩擦轉矩升高。軸承的損壞可能與潤滑問題、過度負載或者使用壽命到期有關。

4、機械零部件松動： 電機運行過程中，機械零部件如螺栓、螺母等如果松動，可能導致機械結構的不穩定，進而引起額外的摩擦轉矩。

5、溫度變化： 溫度的變化會影響機械零部件的尺寸和形狀，從而影響摩擦轉矩。在高溫條件下，部分機械零部件可能膨脹，增大了摩擦轉矩。

6、設計問題： 一些電機設計上的問題，如不當的軸承選型、摩擦件的設計不合理等，可能導致電機摩擦轉矩超過正常范圍。

7、負載過重： 過大的負載會導致電機工作在較高的負載點，增大了機械零部件之間的摩擦，從而增大了摩擦轉矩。
