測功機作為一種電機效率的實驗室測試設備，為了大家更好地了解和使用測功機，將測功機按照加載方式分為四類：磁滯測功機、電渦流測功機、磁粉測功機、電力測功機，本文從各類測功機結構、適用電機和工作方式等方面來講解他們的特點和區別。

1、磁滯測功機

1.1結構：磁滯測功機由齒極定子、空心杯轉子、支架、底板、轉速傳感器、力矩傳感器、勵磁線圈及軸承組成。

1.2適用電機：適用于3000W以下的中高速被試品的測試，由于不需要依靠轉速產生轉矩，因此可以進行從空載到堵轉的全程測試。

1.3工作方式：常規的磁滯測功機使用風扇冷卻，運行功率超過600W的磁滯測功機通常采用循環液體（水）冷卻和鼓風機冷卻等，適用于測試微小電機、直流電機、串激電機和罩極電機等，對于測試異步電機的性能尤為突出。

2、電渦流測功機

2.1結構：渦流測功機又稱電渦流測功機，由帶勵磁線圈的定子、感應式轉子、支架、底板、轉速傳感器、轉矩傳感器、軸承及冷卻系統組成。

2.2適用電機：常規渦流測功機適用于10KW以下的高速被試品的測試，由于需要依靠轉速產生轉矩，因此不適合較低轉速電機的測試。

2.3工作方式：常規的渦流測功機使用循環液體（水）冷卻，運行功率小于200W的渦流測功機通常采用自然風對流冷卻，適用于測試高速直流電機、串激電機和部分高速電動工具等。

3、磁粉測功機

3.1結構：磁粉測功機又稱電磁測功機，由帶磁粉加載器、支架、底板、轉速傳感器、轉矩傳感器、軸承及冷卻系統組成。

3.2適用電機：常規磁粉測功機適用于10KW以下的低速被試品的測試，由于結構上需要轉子和定子通過磁粉進行機械接觸產生轉矩，因此不適合中高速電機的測試。

3.3工作方式：常規的磁粉測功機使用循環液體（水）冷卻，運行功率小于500W的磁粉測功機通常采用自然風對流冷卻，適用于測試低速直流電機、減速電機和部分汽車電機等。

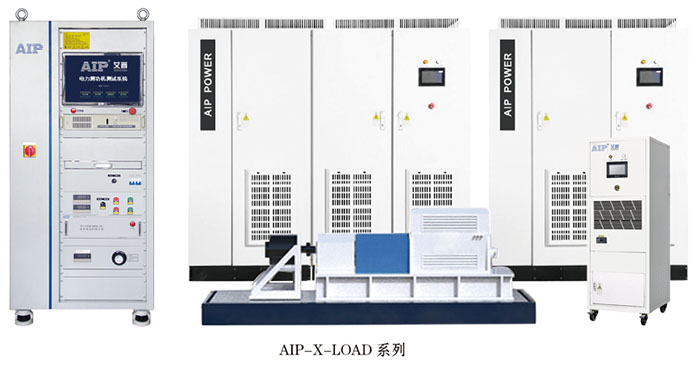

4、電力測功機

4.1結構：電力測功機對拖測試臺由陪測電機、被測電機、轉矩轉速傳感器、聯軸器和安裝平臺等相關配件組合而成，主要作為電機測試或者電機驅動器測試的加載平臺。平臺通過轉矩轉速傳感器或者編碼器傳遞信號給相關設備，從而得到電機的機械功率數據等，使得開發人員可以進一步分析出系統性能。

4.2適用電機：考慮到能耗和轉動慣量問題，建議測試大功率三相異步電機或者永磁同步電機，不適合小扭矩、小功率電機，轉速方面可兼顧低速及高速加載試驗。在低速電機的加載測功方面尤為顯著，它幾乎從零轉速開始就可以提供所需的額定轉矩。

4.3工作方式：電力測功機采用交流變頻回饋加載，加載能量通過交流負載發電機回饋電網；扭矩、轉速通過扭矩傳感器直接測量；電流、電壓、頻率、功率因數等電參數由測試儀測取；通過轉矩轉速換算確定設備的功率。考慮到被測電機可能有不同轉速，所以用作對拖的電機必須是可以平滑調速的電機。電力測功機分直流電力測功機和交流電力測功機，目前用得較多的是交流電力測功機。

以上是測功機的分類和特點，艾普擁有以上所有測功機的標準設備，如果您想了解更多，歡迎與我們聯系，我們根據您的電機出具對應的測試方案。
