青島艾普智能儀器有限公司專注全球電機測試，是一家集研發、生產、銷售于一體的電機檢測設備定制企業。接下來艾普小編要給大家分享的是新能源電驅產品扁線電機。

一、市場背景：

1、汽車電動化在全球已經是不可逆轉的趨勢；

2、電驅系統是汽車電動化的核心部件之一；

3、電驅系統的輕量化、小型化是未來的趨勢；

4、電驅系統集成化、電機扁線化是實現輕量化和小型化的主要技術路線。

二、扁線電機的難點：

1、自動化設備投入大；

2、與圓線嵌線設備一樣，通用性差；

3、對絕緣系統要求高；

4、專利多、設計調整困難等技術上得問題；

三、扁線電機的工藝經濟性分析：

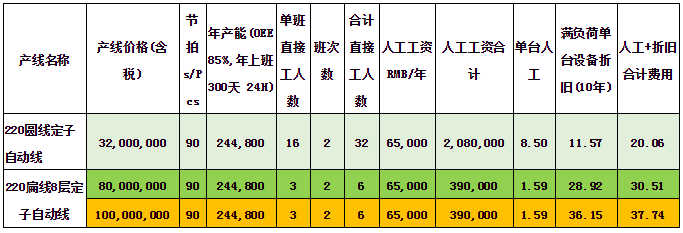

1、圓線與扁線定子自動線設備折舊和人工工資費用對比：

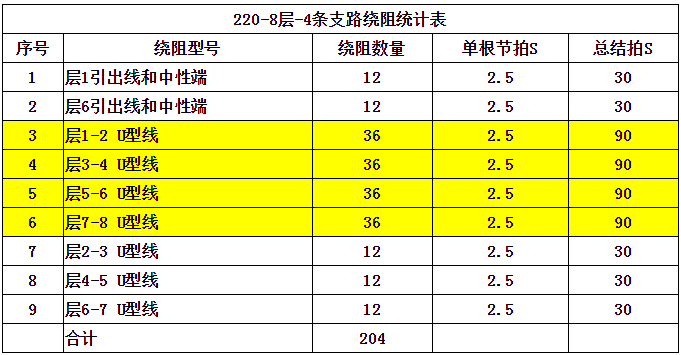

2、扁線電機(HAIRPIN)產線成型機設備數量是最關鍵的，也是最多的，為達到產線的最佳經濟性，實現8層線90S的節拍，關鍵點在于U型成型節拍需要達到：≤2.5 S/根（拉直長度：500mm），詳細見下表分析(以8層線、4條支路、常規繞阻設計方案)：

四、國內外扁線設備廠家分析：

1、國外：ATOP、TM、菲索瑪特、MIBA等廠家，國外廠家交流不方便，制造周期長，價格貴，8層線自動化產線1.5億以上，設備的具體使用情況還有待考究；

2、國內：國內的廠家目前主要還是以起發電機的技術為基礎，單機設備為主，設備的可靠性、質量穩定性和自動化程度還需要有很大的提升。---備注說明：目前國內設備廠家的能力，已經有了較大的改善和突破，很快會好起來的！或者，已經好起來了！

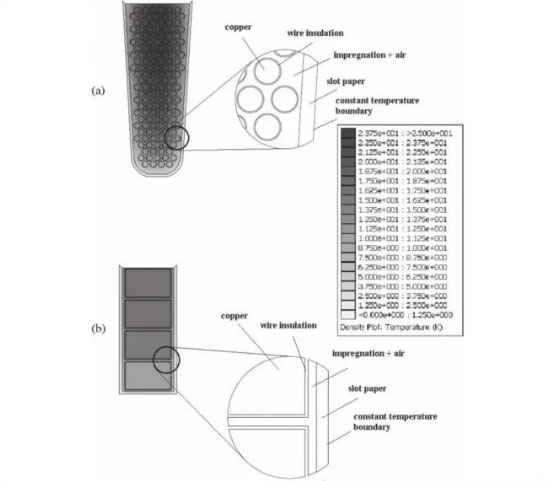

（1）圓線和扁線截面對比：

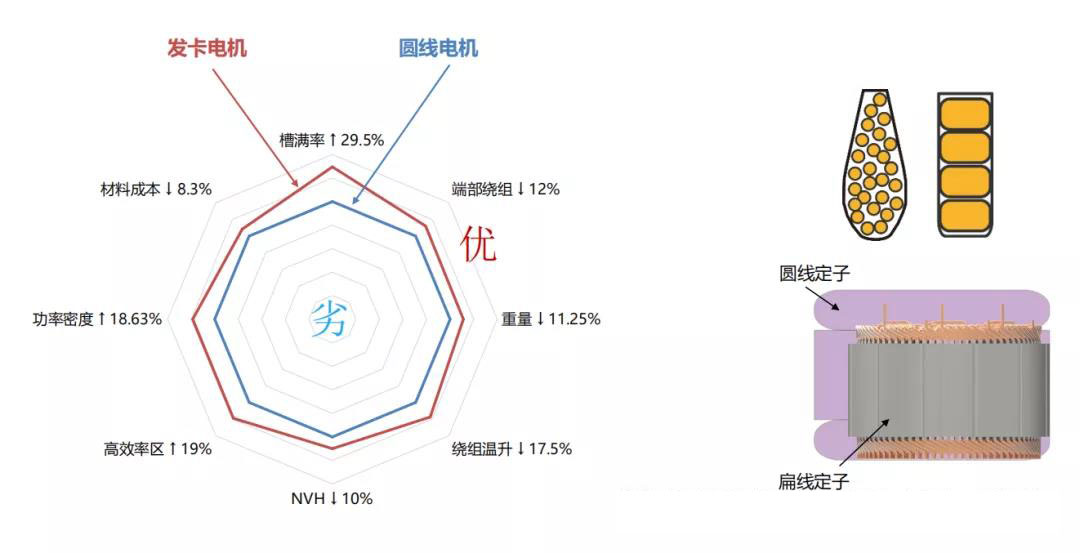

（2）圓線和扁線優劣勢對比：

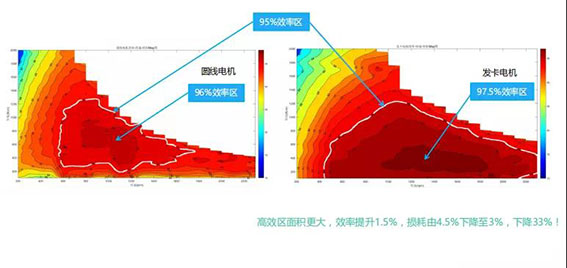

（3）圓線和扁線效率對比：

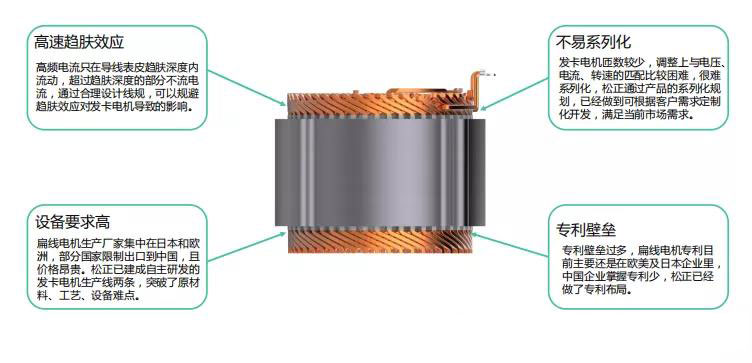

（4）扁線電機的技術壁壘：

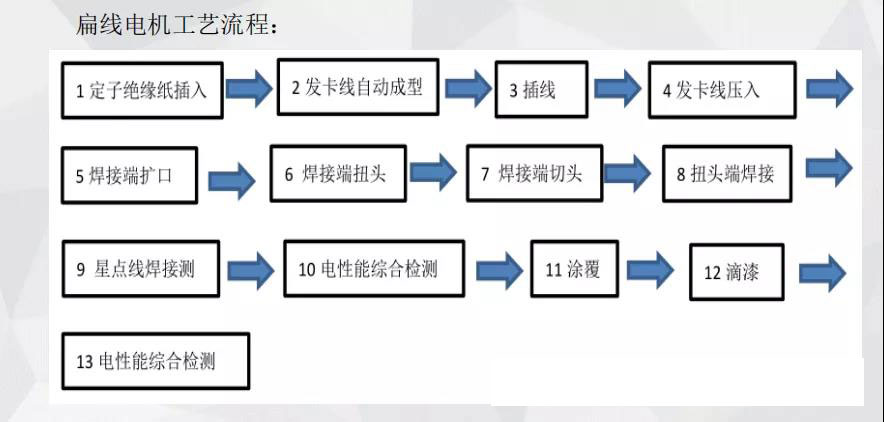

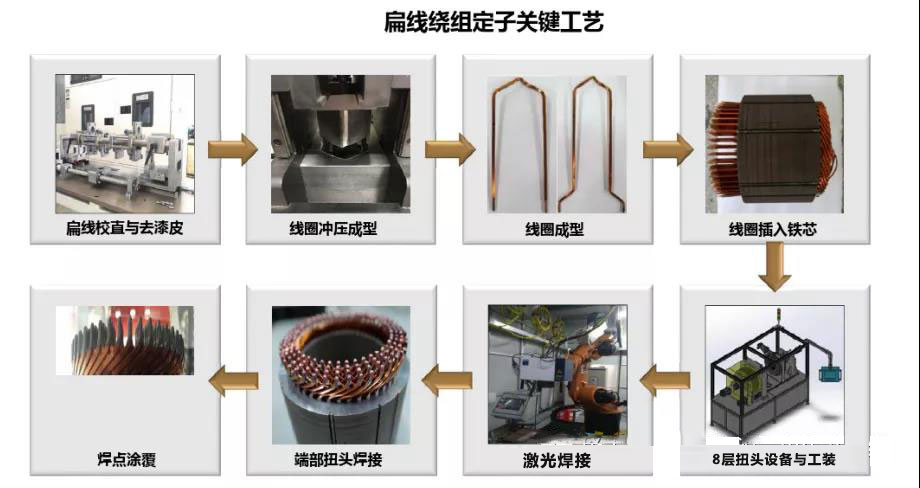

（5）扁線電機的完整工藝流程：

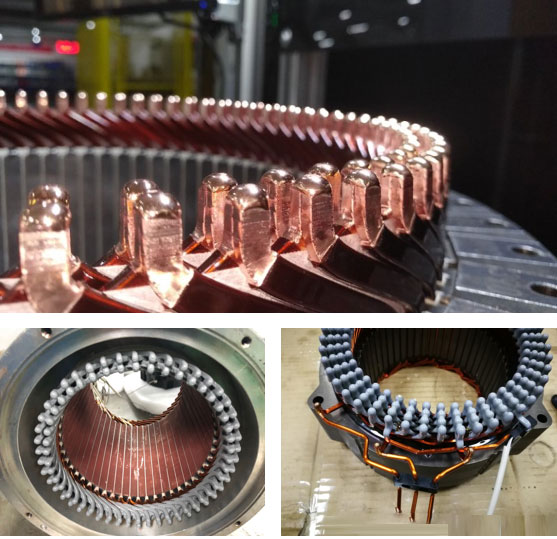

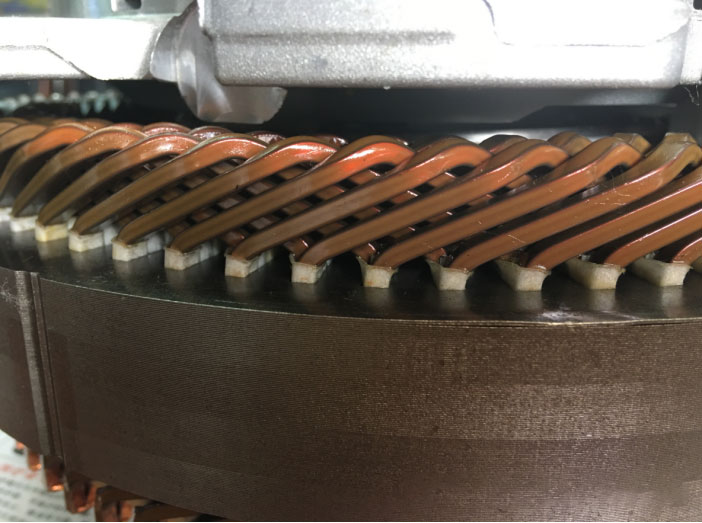

（6）扁線電機的關鍵工藝展示：

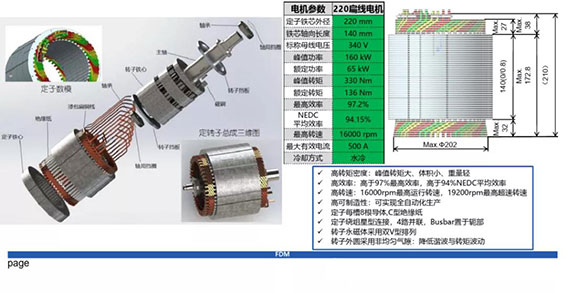

（7）扁線電機的成品參數展示：

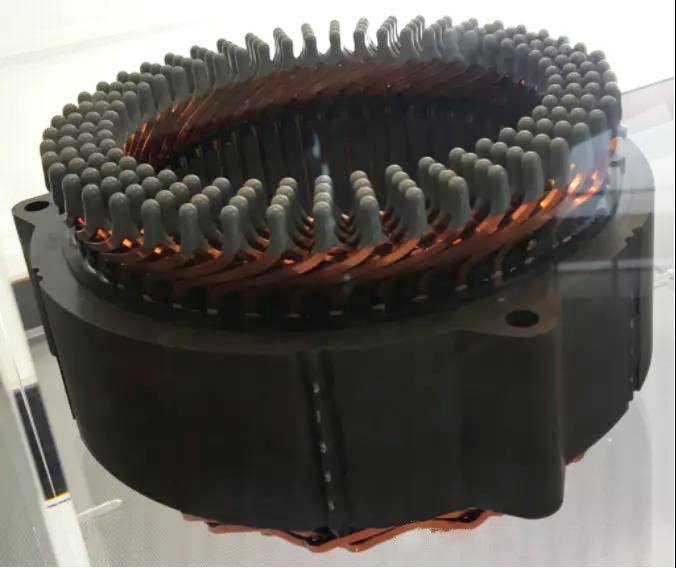

（8）電機成品：
