隨著科技的發展，直流無刷電機（Brushless DC Motor，簡稱BLDC）在許多領域得到了廣泛應用，如電動汽車、機器人、無人機、家用電器以及工業自動化設備等。由于BLDC電機具有高效、低噪音、長壽命、易控制等優點，越來越多的工程師和研究人員選擇它作為驅動電機。為了確保直流無刷電機在實際應用中的性能和可靠性，必須對它們進行嚴格的測試和評估。這就需要借助專業的直流無刷電機測試工具：無刷電機測試系統，以便全面檢測和分析電機的各種參數。

一、直流無刷電機的基本工作原理

直流無刷電機通過電子換向系統取代傳統電機中的機械換向器和電刷，實現了無接觸換向。其內部由定子和轉子組成，定子為線圈繞組，轉子為永磁體。通過傳感器檢測轉子的位置，電子控制系統將直流電轉換為按順序變化的三相電流，驅動定子產生旋轉磁場，從而使轉子隨之轉動。

與傳統有刷電機相比，直流無刷電機減少了機械磨損，提升了效率和壽命，同時實現了更高的功率密度和更低的電磁干擾。

二、無刷電機測試系統的組成

無刷電機測試系統通常由以下幾個主要部分組成：

1、電機驅動器：用于控制電機的轉速、扭矩和方向。驅動器需要與電機的電參數（如電壓、電流和功率）完美匹配，才能保證測試的精準性。

2、測量?jī)x表：用于測量電機的轉速、扭矩、電流、電壓、功率、效率等關鍵參數。常用的測量?jī)x表包括扭矩傳感器、功率計、示波器等。

3、數據采集系統：用于實時采集和分析電機運行中的各類數據。數據采集系統可以將測量到的電機性能數據轉化為可視化的圖表和報表，幫助工程師快速分析和優化電機設計。

4、控制系統：負責測試過程的自動化和安全控制。控制系統通常包括計算機、軟件界面和自動化控制模塊，用于實現測試流程的編排和控制。

5、負載設備：用于模擬電機在實際工作中可能遇到的負載條件，確保測試結果的真實性和可靠性。負載設備可以是另一臺電機、飛輪或其他機械裝置。

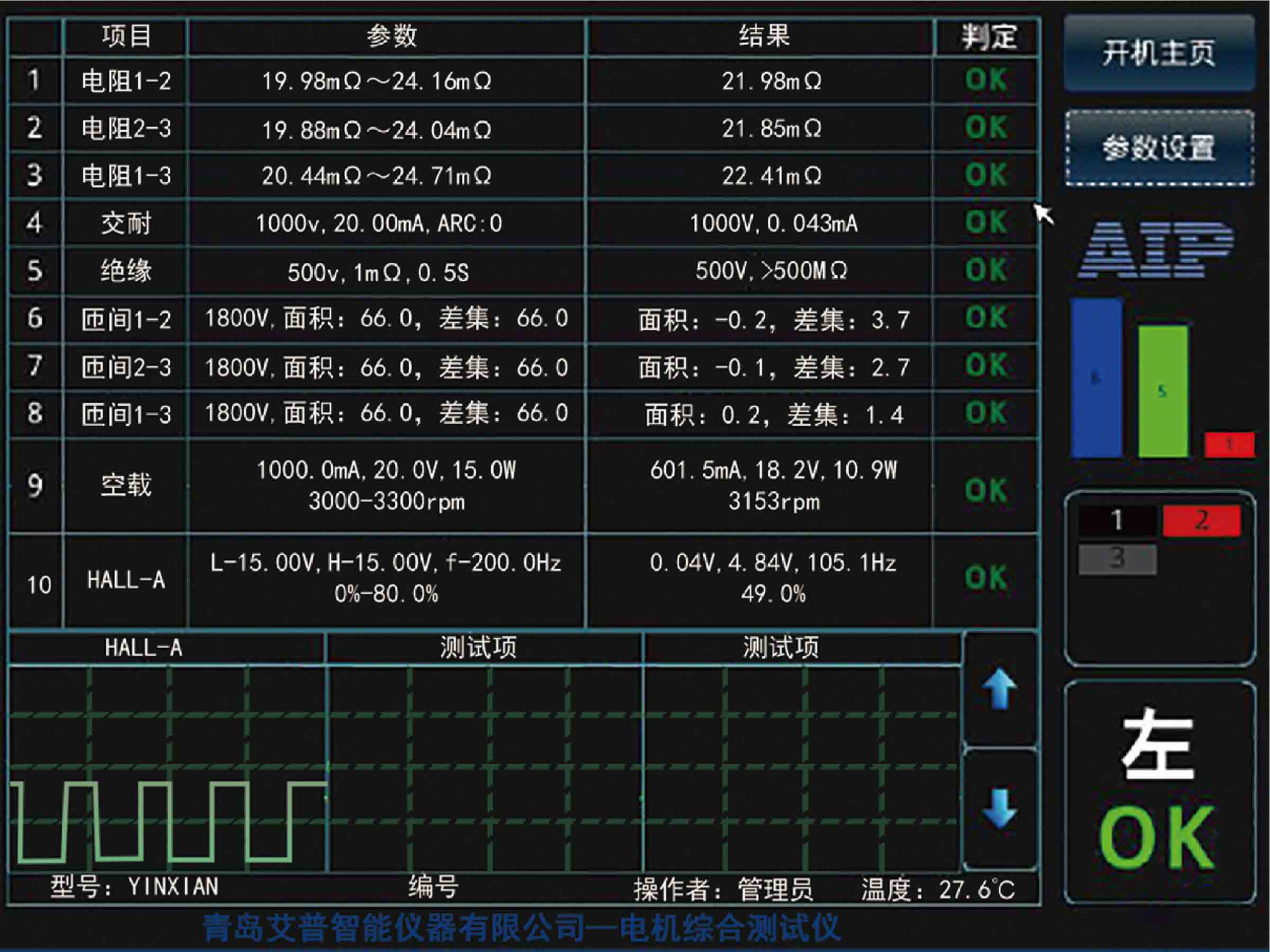

三、無刷電機測試系統的主要測試項目

無刷電機測試系統的測試項目主要包括以下幾個方面：

1、交流耐壓測試：檢測電機在高電壓下是否能夠正常工作，以及是否存在漏電等安全隱患。

2、絕緣電阻測試：測量電機繞組的絕緣電阻，確保電氣安全性。絕緣電阻的高低反映了電機繞組與外殼之間的絕緣性能。

3、空載性能測試：評估電機在無負載條件下的運行性能，包括轉速、電流、電壓等參數。

4、匝間耐壓測試：驗證電機繞組絕緣性能，檢測繞組之間是否存在漏電或擊穿現象。

5、直流電阻測試：測量電機繞組的直流電阻，以評估導通性和檢測繞組內的斷路或接觸問題。

6、負載性能測試（功率、轉速、霍爾特性）：評估電機在負載條件下的性能，包括功率、轉速以及霍爾傳感器的特性。

功率測試：測量電機在不同負載下的輸出功率，以評估其動力性能。

轉速測試：測量電機在不同負載下的轉速，以了解其轉速穩定性。

霍爾特性測試：對于帶有霍爾傳感器的無刷電機，測試其霍爾信號的準確性和穩定性。

7、反電動勢測試：評估電機在不同轉速和負載下的反電動勢特性，為電機控制提供重要參數。

8、缺相檢測：檢測電機在運行時是否出現缺相故障，確保電機的穩定運行。

9、阻抗壓降檢測：判斷繞組是否變形或焊接不良，以及檢測驅動板自舉電容是否良好。

AIP艾普專注全球電機測試，針對性研發出優質直流無刷電機測試工具：無刷電機測試系統滿足無刷電機出廠檢測標準及實驗室需求，聯系我們即可獲得各行業直流無刷電機測試解決方案！
